Zahnräder in der Produktion messen

MarSolution 비용 절감 - 품질 개선

기어박스는 제조하기 가장 까다롭고 많은 비용이 드는 어셈블리입니다. 기어 림 또는 시프트 슬리브 와 같은 구성품 때문에 제조 중 생산 품질을 점검하는 것이 특히 중요합니다. 생산 장비 바로 옆에서 직접 개별 작업 단계의 연속 치수 측정을 수행하면 비용을 절감하는 동시에 품질을 개선할 수 있습니다.

Mahr의 MarSolution 제품 그룹에 포함된 측정기기는 생산 라인에서 직접 기능을 발휘합니다. 작업자는 이 기기를 사용해 지름, 축방향 흔들림, 볼 지름과 같은 길이와 형상 특성을 검사합니다.

MarSolution은 이 분야에 대해 유연한 수동 측정 스테이션부터 완전 자동식 측정 스테이션까지 대부분의 품질 요건을 충족하는 다양한 기술 솔루션을 제공합니다.


다음은 MarSolution 측정 스테이션의 예시입니다.

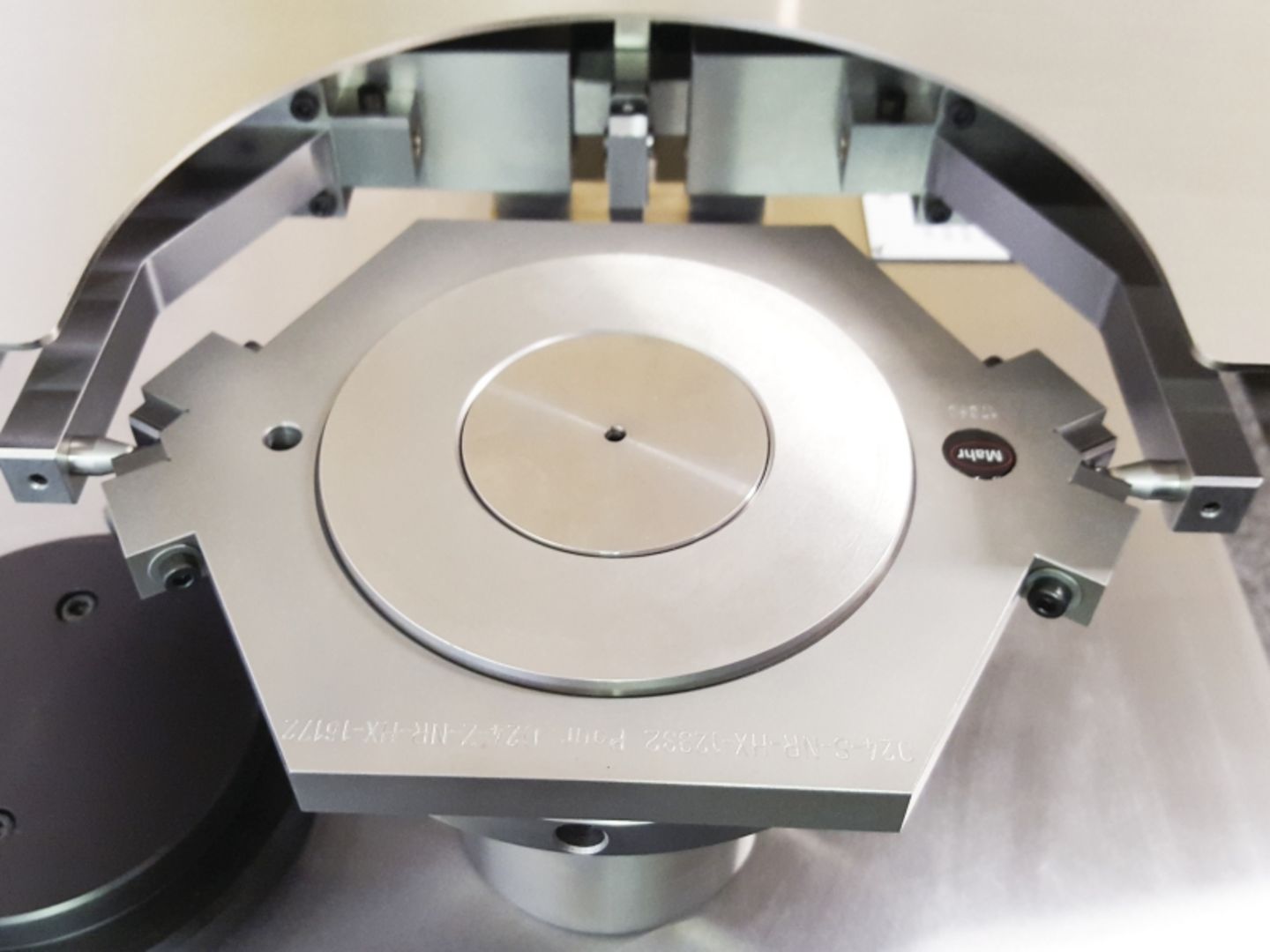

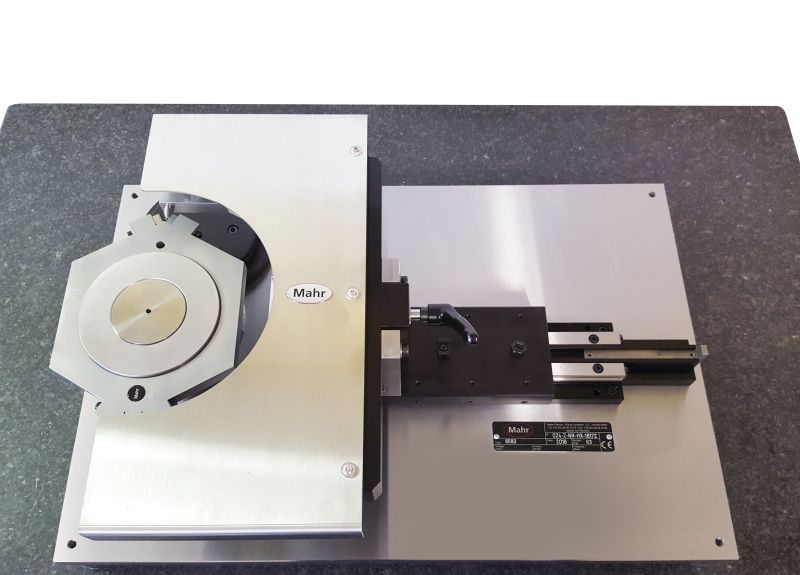

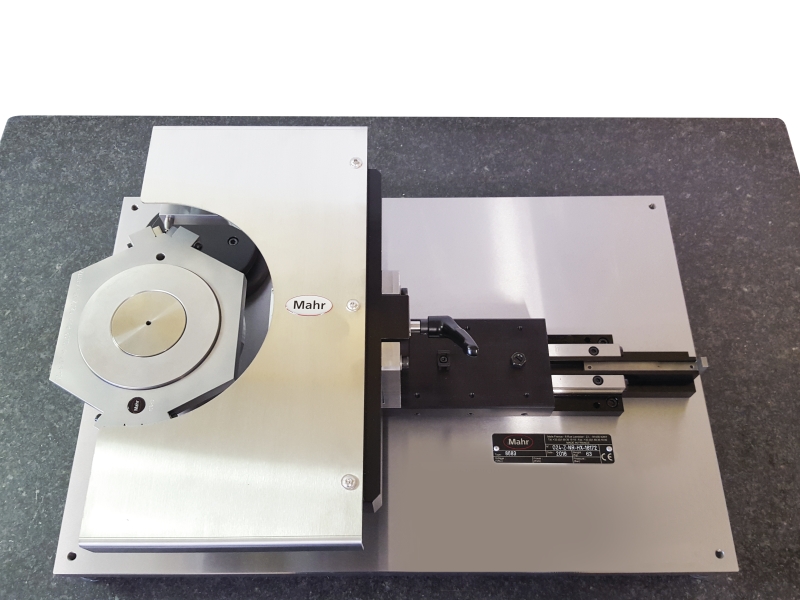

링 기어용 측정 스테이션

이 측정 솔루션은 볼 지름(Mdk)을 측정합니다. 주요 장점: 지름(최대 30 mm까지 차이)이 각양각색인 링 기어를 동일한 측정기기에서 측정할 수 있습니다. 기어 투스 개수가 짝수 또는 홀수인 측정물에 사용하기 적합합니다.

작업이 매우 간단하며 몇 가지 동작만 수행하면 됩니다.

• 작업자가 센터링 시스템에 측정물을 배치합니다.
• 그런 다음, 프로브를 해당 위치로 이동합니다.
• 측정 헤드를 활성화해서 측정을 시작합니다.

몇 초 만에 전체 측정이 완료됩니다.

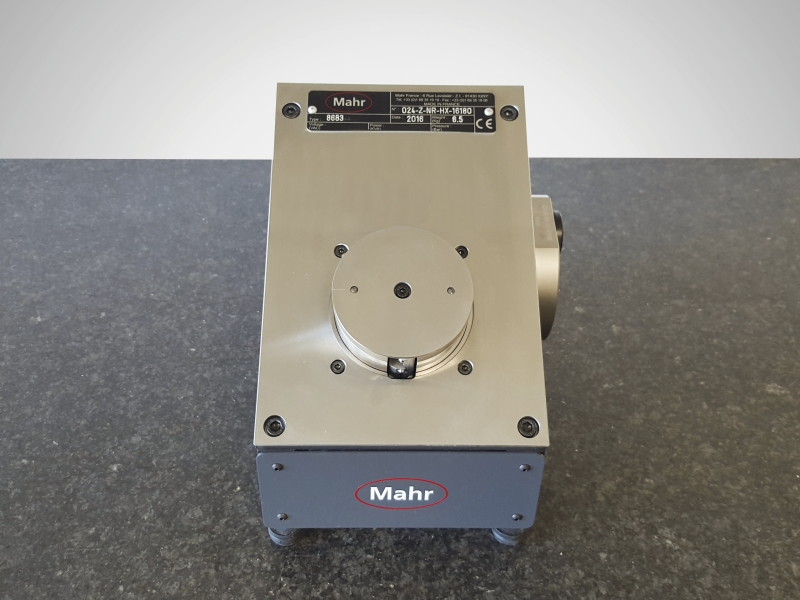

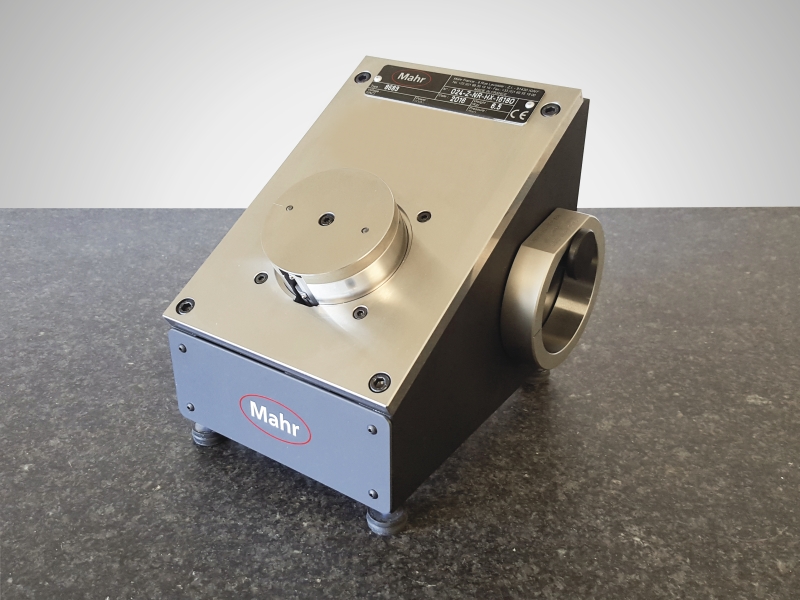

시프트 슬리브 테스트

이 측정 솔루션은 표면과 관련하여 내경 및 직각도의 동시 테스트를 제공합니다.

측정기기는 매우 쉽고 안정적으로 조작할 수 있습니다.

• 사용자는 센터링 핀에 측정물을 놓기만 하면 됩니다.
• 경사진 기준 표면 덕분에 측정물이 올바른 위치에 자동으로 배치됩니다.

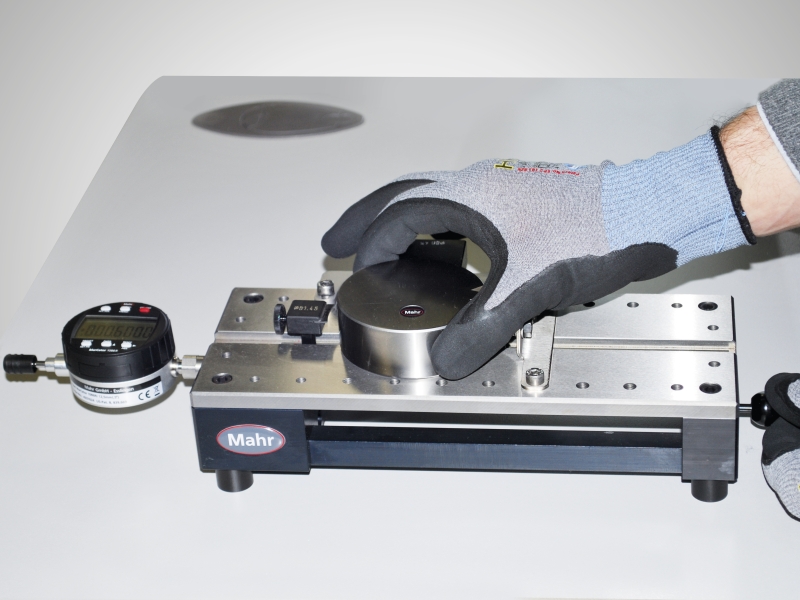

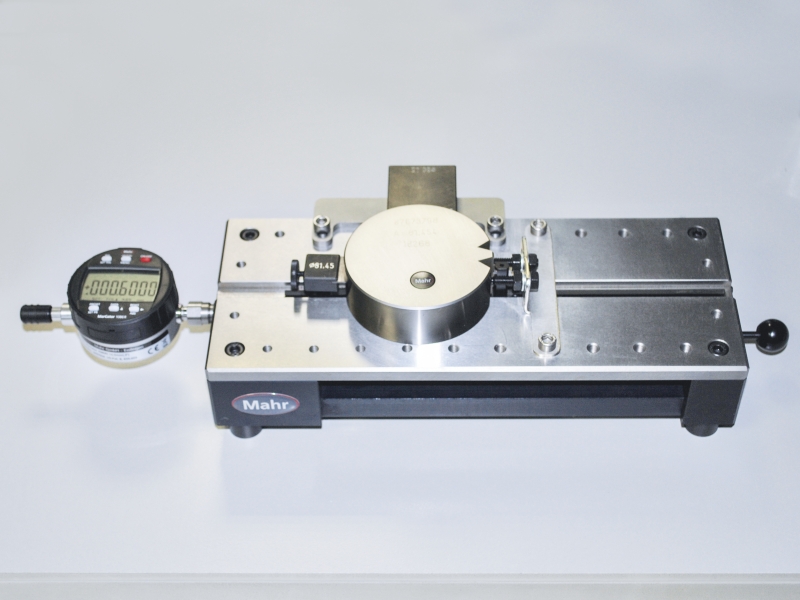

MarSolution BC 30: 링 측정 - 내/외부

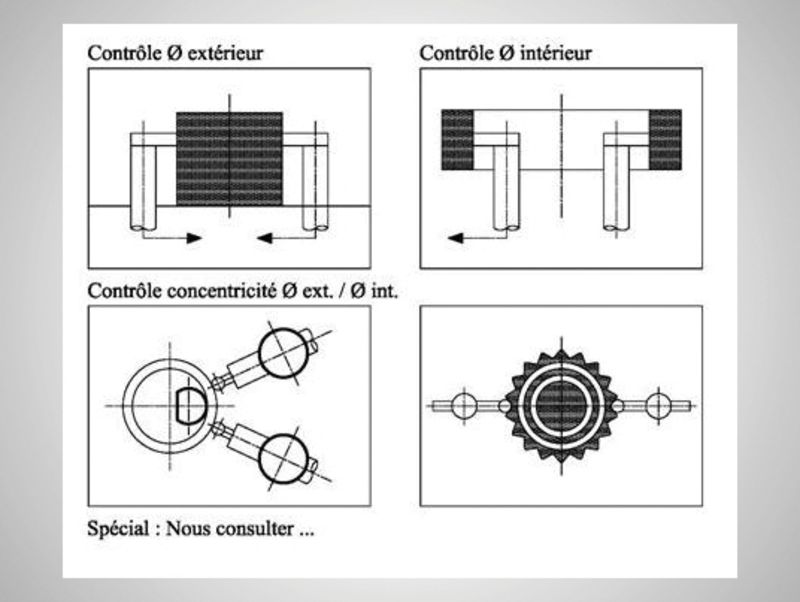

MarSolution BC 30 측정 스테이션은 링의 내/외부를 측정하는 데 사용됩니다. 측정할 특성에는 다음이 포함됩니다.

• 내경
• 주요 구멍 직경
• 홈
• 동심도
• 구멍 중심간 거리 (P.C.D)

이 측정 스테이션은 수많은 측정물을 검사해야 하는 고객사에 적합한 솔루션입니다. 측정의 유연성 지원

• 넓은 측정 범위(외경의 경우 0 ~ 240 mm, 내경의 경우 10 ~ 250)
• 광범위한 부속품(상호 교체 가능한 엔빌 Ø 8 mm)

정밀도 및 반복도는 테이블의 기준 표면, 일정한 측정력, 정밀한 인덕티브 프로브 또는 다이얼 인디케이터에 의해 구현됩니다.

MarSolution UKTP: 기어 측정

Mahr MWF GmbH의 "UKTP" 측정 시스템은 간단하고 효율적으로 변속 기어를 점검합니다. 이 시스템은 다음의 측정 작업에 적합합니다.

• 축방향 흔들림
• 원주방향 흔들림
• 거리
• 길이

정밀한 선삭 유닛과 안정적인 반복도로 인해 +/- 0.001 mm의 정확도로 형상 편차를 측정할 수 있습니다.

"UKTP" 측정 시스템은 매우 쉽게 조작할 수 있고 생산 환경의 사용자를 위해 인체공학적으로 설계되었습니다.

취급: 빠른 속도와 편이성

1. 레버를 사용해 센터링 핀 해제
2. 센터링 및 체결 주축 위로 측정물 배치
3. 레버를 해제하여 센터링 핀 체결
4. 덮개 닫기
5. 측정물 측정
6. 다이얼 인디케이터에서 직접 결과를 판독 가능

그 밖의 장점

• 측정 장비의 유연한 설계 덕분에 다른 측정물으로의 빠른 교체가 가능합니다(최대 100 mm 지름까지).
• 이 측정 시스템은 표준 기본 유닛과 다양한 부속품으로 구성됩니다.
• 전원/공기 공급이 필요하지 않음

고객맞춤형 측정 스테이션

MarSolution 측정 스테이션의 철학은 개별적으로 조정할 수 있고 측정물에 맞게 추가로 개발할 수 있다는 점입니다. 저희에게 알려 주십시오!
